酸洗鈍化無縫鋼管-無縫鋼管廠家_厚壁無縫鋼管_無縫鋼管_厚壁無縫管_厚壁管_山東無縫鋼管廠_生產(chǎn)切割加工

　　鈍化無縫鋼管去哪里做

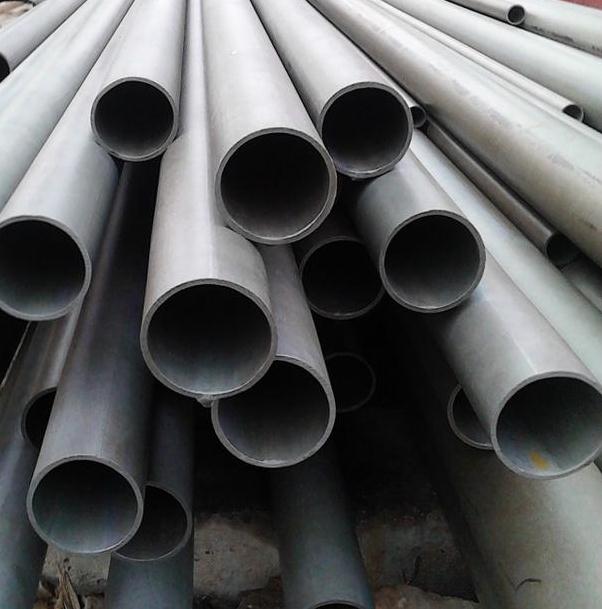

　　鈍化無縫鋼管是一種化學反應(yīng)，用以去除無縫鋼管表面的腐銹現(xiàn)象。

　　對不銹鋼全面酸洗鈍化，清除各類油污、銹、氧化皮、焊斑等污垢，鈍化無縫鋼管處理后表面變成均勻銀白色，大大提高不銹鋼抗腐蝕性能，適用于各種型號不銹鋼零件、板材及其設(shè)備。

　　操作簡單，使用方便、經(jīng)濟實用，同時添加了高效緩蝕劑、抑霧劑，防止金屬出現(xiàn)過腐蝕和氫脆現(xiàn)象、抑制酸霧的產(chǎn)生。特別適用于小型復(fù)雜工件，不適合涂膏的情況，優(yōu)于市場同類產(chǎn)品。

　　根據(jù)不銹鋼的材質(zhì)和氧化皮嚴重程度不同，可以用原液或按1：1~4的比例加水稀釋后使用;鐵素體、馬氏體和鎳含量低的奧氏體不銹鋼(如420、430、200、201、202、300、301等)稀釋后使用，鎳含量較高的奧氏體不銹鋼(如304、321、316、316L等)用原液浸泡;一般常溫或加熱到50~60度后使用，浸泡3-20分鐘或更長時間(具體時間和溫度用戶根據(jù)自己的試用情況確定)，至鈍化無縫鋼管表面污垢完全清除，成均勻銀白色，形成均勻致密的鈍化膜為止，處理完成后取出，用清水沖洗干凈，末了再用堿水或石灰水沖洗中和。

　　注意事項

　　鋼鐵零件一般在10%～20%(體積)硫酸溶液中酸洗，溫度為40℃。當溶液中含鐵量超過80g/L，硫酸亞鐵超過215g/L時，應(yīng)更換酸洗液。常溫下，用20%～80%(體積)的鹽酸溶液對鋼鐵進行酸洗，不易發(fā)生過腐蝕和氫脆現(xiàn)象。由于酸對金屬的腐蝕作用很大，需要添加緩蝕劑。鈍化無縫鋼管清洗后金屬表面成銀白色，同時鈍化表面，提高不銹鋼抗腐蝕能力。采用濃度為5%~20%的硫酸水溶液，清除工件表面氧化皮和粘附鹽類的工藝稱為硫酸酸洗法。

　　為了消除硅藻土載體表面吸附，減少色譜峰拖尾，載體在使用前需進行酸洗或堿洗處理。酸洗是把載體用6mol/L鹽酸浸煮2h或濃鹽酸加熱浸煮30min，過濾，用水洗至中性，烘干。酸洗可除去鈍化無縫鋼管表面上的鐵、鋁、鈣、鎂等雜質(zhì)，但不能除去硅醇基。酸洗載體適宜于分析酸性樣品。
