無縫管-無縫鋼管廠家_厚壁無縫鋼管_無縫鋼管_厚壁無縫管_厚壁管_山東無縫鋼管廠_生產切割加工

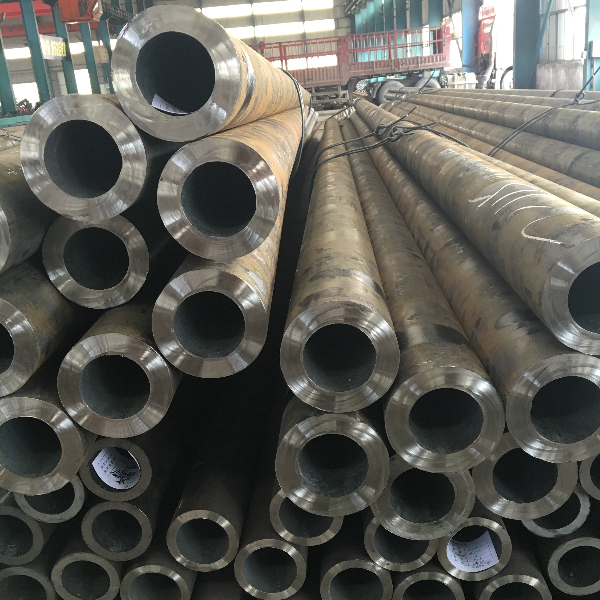

無縫管 介紹跟用途

強度、淬透性高，韌性好，淬火時變形小，高溫時有高的蠕變強度和持久強度。用于制造要求較35CrMo鋼強度更高和調質截面更大的鍛件，如機車牽引用的大齒輪、增壓器傳動齒輪、后軸、受載荷極大的連桿及彈簧夾，也可用于 2000m以下石油深井鉆桿接頭與打撈工具等。

4140是合金結構鋼

執行標準: ASTM A29/A29M-04 [1]

4140無縫管特性

鋼材,此鋼擁有良好的加工性,加工變形微小,抗疲勞性能相當好,屬中等等淬透性鋼,4140熱處理后有較好的強度和良好的綜合力學性能,工藝性好,成材率高.******使用溫度為427攝氏度.4140強度、淬透性高，韌性好，淬火時變形小，高溫時有高的蠕變強度和持久強度。用于制造要求較35CrMo鋼強度更高和調質截面更大的鍛件，如機車牽引用的大齒輪、增壓器傳動齒輪、后軸、受載荷極大的連桿及彈簧夾，也可用于 2000m以下石油深井鉆桿接頭與打撈工具，并且可以用于折彎機的模具等。

4140無縫管化學成分：

地區：中國

標準：GB/T 3077—1999

碳(C)0.38～0.45

硅(Si)0.17～0.37

提供4140合金結構鋼

提供4140合金結構鋼

錳(Mn)0.50～0.80

磷(P)≤0.035

硫(S)≤0.035

鉻(Cr)0.9～1.20

鎳(Ni)≤0.30

鉬(Mo)0.15～0.25

銅(Cu)≤0.30

4140無縫管力學性能：

抗拉強度 σb (MPa)：≥1080(110)

提供合金結構鋼

提供合金結構鋼(11張)

屈服強度 σs (MPa)：≥930(95)

伸長率 δ5 (%)：≥12

斷面收縮率 ψ (%)：≥45

沖擊功 Akv (J)：≥63

沖擊韌性值 αkv (J/cm2)：≥78(8)

硬度 ：≤217HB

試樣尺寸：試樣毛坯尺寸為25mm

4140無縫管熱處理工藝

退火annealing No.1 "760±10℃退火，爐冷至400℃空冷。HB220-230

正火normalize No.4 860±10℃正火，出爐空冷。

調質quenching+tempering No.5 840±10℃淬水或油（視產品型狀復雜程度），680-700度回火。 HB<217

調質quenching+tempering No.6 840±10℃淬油，再470度回火處理。 HRC41-45

調質quenching+tempering No.7 840±10℃淬油，再480度回火處理。 HRC35-45

調質quenching+tempering No.8 850℃淬油，再510度回火處理。 HRC38-42

調質quenching+tempering No.9 850℃淬油，再500度回火處理。 HRC40-43

調質quenching+tempering No.10 850℃淬油，再510℃回火處理。 HRC36-42

調質quenching+tempering No.11 850℃淬油，再560℃回火處理。 HRC32-36

調質quenching+tempering No.12 860℃淬油，再390度回火處理。 HRC48-52

其對應國際標準組織牌號:42CrMo4

對應日本牌號：SCM440

對應德國牌號：42CrMo4

近似對應美國牌號：4140

對應英國BS 708M40/708A42/709M40

對應法國NF 40CD4/42CD4

對應中國GB 42CrMo

對應俄羅斯ГOCT 38XM

無縫管理算公式

無縫管：（外徑－壁厚）×壁厚×長度×0.02466
